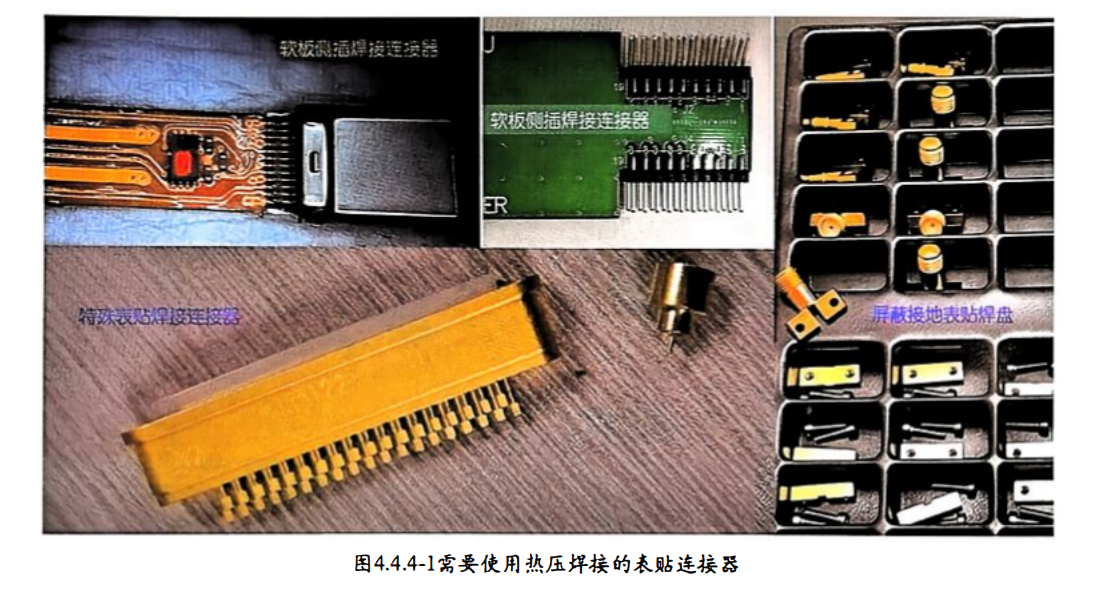

表面贴状焊接的连接器，因产品结构需要或特殊性能需要，连接器焊接需使用热压焊接完成。图4.4.4-1需 要使用热压焊接的表贴连接器。侧插双面焊接连接器是典型的热压焊接工艺 ，但多数企业为了提高效率，制作各种工装改为表贴焊接。部分需要优秀的焊接平整性连接器也需要使用热压焊接。对于大热容表贴焊接连接器，也需要使用热压焊接以确保焊接品质。
热压焊接在连接器焊接中，其核心原理是通过精确控制加热头的温度、压力以及焊接时间，使连接器引脚与焊盘之间的焊锡（或其他焊接材料）达到熔融状态并形成可靠的冶金结合。对于表面贴装的连接器而言，当采用热压焊接时，加热头会直接作用于连接器的特定焊接区域，确保热量集中传递，避免对连接器本体或周边元器件造成不必要的热损伤。
这种技术尤其适用于那些对焊接精度要求极高的场景，例如连接器引脚间距微小、引脚数量众多的情况，热压焊接能够保证每个焊点都获得均匀的热量和压力，从而显著降低虚焊、假焊等缺陷的发生率。对于大热容表贴连接器，由于其自身热容量较大，普通的回流焊接可能难以使焊锡充分熔融，而热压焊接通过持续且集中的热输入，能够有效克服大热容带来的热量分散问题，确保焊锡完全浸润焊盘和引脚，形成饱满、可靠的焊点，进而保障连接器在长期使用过程中的电气连接稳定性和机械强度。
